DEMAS S.R.L. Senseur EG-30A

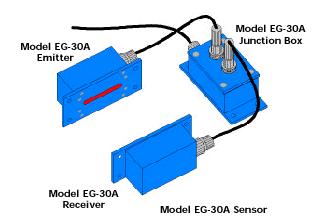

INTRODUCTION Les senseurs EG-30A de la ligne SCAN-A-LINE™ produite par Harris Instrument Corporation sont utilisés pour la réalisation des systèmes de contrôle du bord d’haute précision et fiabilité. Ils sont des dispositifs optoélectroniques sans contact en origine projetés pour la relevé de la position du bord dans une bande de matériel ; vue leur éclectisme, au cours des siècles, ils ont été utilisés dans différents types de systèmes de contrôle du bord dans les lignes de processus industriels. Le modèle EG-30A est constitué par un émetteur, par un récepteur et par une junction box à laquelle vient branchée l’unité d’élaboration à travers un câble de connexion (longueur 2.13 m). L’émetteur est constitué par un groupe de LEDs (Light Emitting Diodes) qui émettent en séquence des impulses de lumière. Le récepteur, constitué par une cellule photo de relevé positionnée sous une lentille cylindrique, quand il vient touché par l’impulse de lumière émis par l’émetteur il genre une courant électrique. Puisque le signale impulsif de lumière émis par l’émetteur a une fréquence de 20kHz, même le courent produite par le récepteur est impulsive à la fréquence d 20kHz et cela permet d’exclure chaque interférence due aux sources de lumière qui se trouvent dans l’environnement de travail et d’obtenir une appropriée relevé de la position du bord. Le modèle EG-30A est un senseur caractérisé par dimensions extrêmement compactes: l’émetteur et le récepteur dans la configuration standard et avec l’inclusion de la plaque de montage mesurent respectivement 162 mm de longueur, 76 mm de largueur et 61 mm de profondeur. Configurations et Optional Configuration Standard: elle donne une précise relevé dans les systèmes de contrôle du bord. Configuration à infrarouges (IR Option): elle permet l’utilisation des senseurs en présence de matériels sensibles à la lumière et dans les environnements avec une forte présence de fumée ou de poudre. Optional Ultra-Tough™ (UT Option): il donne une excellente protection aux chocs à travers une enveloppe en aluminium et une fenêtre en verre borosilicate pour la protection des led; les connecteurs sont scellé et les garnitures sont en neoprene.

CARACTERISTIQUES · Compatibilité avec presque toutes les unités d’élaboration de la ligne SCAN-A-LINE™ (jusqu’à deux senseurs par unité). · Enveloppe en aluminium anodisé avec fenêtre enchâssée réalisée en borosilicate, garnitures en neoprene, structure en acier inox pour une majeur protection des fluides. · Haute résistance aux vibrations. · Sortie analogique absolue: 0-10 VDC@10 mA, valeur centrale 5 VDC. · Répétitivité:   ± 0.51 mm. · Fréquence d’échantillonnage: 667 fois au second. · Limite de relevé: 71.1 mm Max. Pour de plus amples informations contacter: DEMAS s.r.l. Rue A. Diaz, 14 73020 Castrignano dei Greci ITALY Tel: +39 0836 583745 Fax: +39 0836 583025 E-mail: sayed@tin.it Web Site: www.demas-automation.com HARRIS INSTRUMENT CORPORATION Web Site: www.harris-instrument.com
