DEMAS S.R.L. Sensore EG-30A

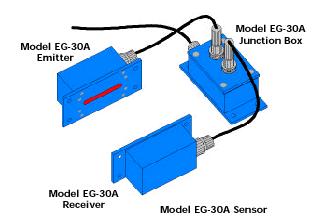

INTRODUZIONE I sensori EG-30A della linea SCAN-A-LINEÔ prodotta dalla Harris Instrument Corporation sono utilizzati per la realizzazione di sistemi di controllo bordo di elevata accuratezza ed affidabilità. Sono dispositivi optoelettronici senza contatto originariamente progettati per la rilevazione della posizione del bordo in un nastro di materiale; data la loro versatilità, nel corso degli anni sono stati utilizzati in diversi tipi di sistemi di controllo bordo nelle linee di processo industriali. Il modello EG-30A è costituito da un emettitore, da un ricevitore e da una junction box alla quale viene collegata tramite un cavo di connessione (di lunghezza 2.13 m) l’unità di elaborazione. L’emettitore è costituito da una schiera di LEDs (Light Emitting Diodes) che in sequenza emettono degli impulsi luminosi. Il ricevitore, costituito da una fotocellula di rilevazione posta sotto una lente cilindrica, quando viene colpito dall’impulso luminoso emesso dall’emettitore genera una corrente elettrica. Poiché il segnale impulsivo di luce emesso dall’emettitore ha una frequenza di 20kHz, anche la corrente generata dal ricevitore è impulsiva alla frequenza di 20kHz e questo permette di escludere ogni interferenza dovuta alle fonti di luce che si trovano nell’ambiente di lavoro e di ottenere un’appropriata rilevazione della posizione del bordo. Il modello EG-30A è un sensore caratterizzato da dimensioni estremamente compatte: l’emettitore ed il ricevitore nella configurazione standard e con inclusa la piastra di montaggio misurano rispettivamente 162 mm di lunghezza, 76 mm di larghezza e 61 mm di profondità. Configurazioni & Optional Configurazione Standard: fornisce un’accurata rilevazione nei sistemi di controllo bordo. Configurazione ad Infrarossi (IR Option) : permette l’utilizzazione dei sensori in presenza di materiali sensibili alla luce e in ambienti con forte presenza di fumo o di polvere. Optional Ultra-ToughÔ (UT Option): fornisce un’eccellente protezione agli urti tramite un involucro in alluminio e una finestra in vetro borosilicato per la protezione dei led; i connettori sono sigillati e le guarnizioni sono in neoprene.

CARATTERISTICHE · Compatibilità con quasi tutte le unità di elaborazione della linea SCAN-A-LINEÔ (fino a due sensori per unità). · Involucro in alluminio anodizzato con finestra incastonata realizzata in borosilicato, guarnizioni in neoprene, struttura in acciaio inox per una maggiore protezione dai fluidi. · Elevata resistenza alle vibrazioni. · Uscita analogica assoluta: 0 - 10 VDC @ 10 mA, valore centrale 5 VDC. · Ripetibilità : ± 0.51 mm. · Frequenza di campionamento : 667 volte al secondo. · Limite di rilevazione : 71.1 mm Max Per avere maggiori informazioni contattare: DEMAS s.r.l. Via A. Diaz, 14 73020 Castrignano dei Greci ITALY Tel: +39 0836 583745 Fax: +39 0836 583025 E-mail: sayed@tin.it Web Site: www.demas-automation.com HARRIS INSTRUMENT CORPORATION Web Site: www.harris-instrument.com
